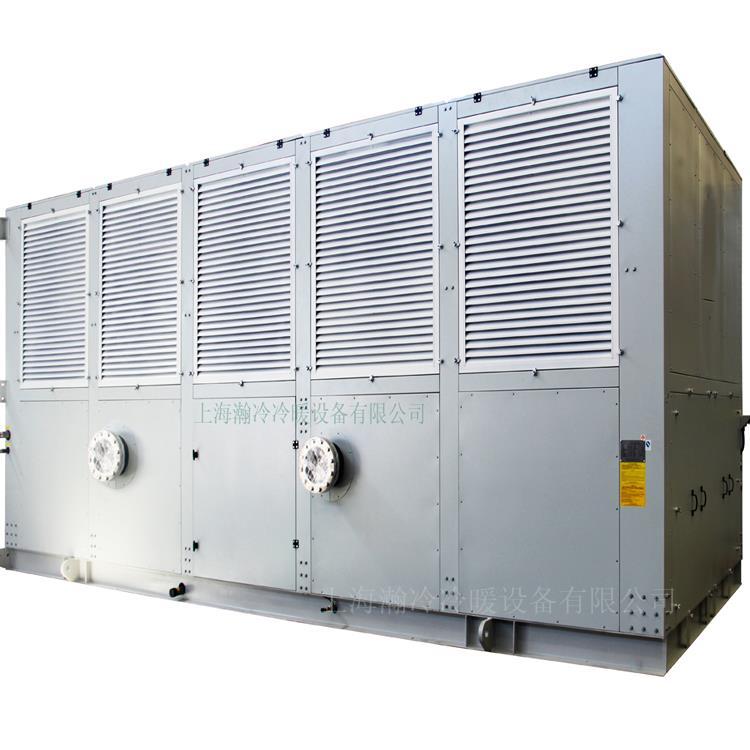

蒸发冷却式冷水机组能效、应用

蒸发冷却式冷水机组能效、应用

技术特点：
1、 一体化设计
       蒸发冷却式冷水机组：由制冷系统、冷却水系统和冷冻水系统组成。多级独立的制冷系统，多级独立的蒸发器，冷冻水侧串联。
机组由多台涡旋压缩机组成独立系统，配置多个独立的干式蒸发器，冷冻水侧串联。冷冻水经过多级低温机蒸发器后变成-5℃或更低的低温冷冻水。
       制热时由其中多台涡旋压缩机组成独立系统用于热泵制热，配置独立的干式蒸发器，标准名义国标工况下制热时低温热水（40℃）经过蒸发器换热变为高温热水（45℃），也可设计输出更高温度的热水（45~60℃）以满足用户使用需求。

2、 节能、节水
       ◎采用自主创新研发的新型蛇形管蒸发式冷凝器，利用水蒸发潜热带走冷凝热，散热效果好，冷凝温度低，能效比高达4.5以上，国标一级能效标准，降低运行成本。
      ◎采用铝合金挡水部件，飘水率低，补水量仅需0.015m3/h/kW；运行的冷却水耗低。

3、 模块化

       单片蛇形管→单组蛇形管模块→多组模块组合成整机，均为模块化设计及生产，加工成熟，组合方式灵活方便，可满足不同项目冷量的需求。

4、 蒸发式冷凝器防腐防垢

       ◎抗腐蚀
       蛇形管蒸发式冷凝器换热管选用304不锈钢材质，并连续弯曲成型，中间无任何焊点，无腐蚀泄露风险，具备高度防腐且亲水性能，经久耐用，使用寿命长达20年。
       ◎抗结垢
       ①当地水质高于水质硬度I类时，建议在补水管加装水处理装置，将供水处理至标准软化水，大大降低结垢可能。
       ②专利技术减小结垢，设有钙、镁离子浓度监测装置，达到一定浓速倍数时自动排水、换水，清洗方便，维护简单。
       ③可配套预冷冷却器，降低冷却水在蒸发冷凝盘管表面的结垢速度，延长产品使用寿命，同时达到节能效果，传热效果可提高10%以上。
       ◎易清洗
       可配置自动机械除垢装置，在垢层硬化前将之擦拭，形成粉末状垢粒。

全效蒸发式冷水机组优点
蒸发式冷凝螺杆冷水机组，它是将水冷凝器的换热器部件置于冷却塔内直接散热，将两个设备合二为一，省去从冷凝器到冷却塔传递用的冷却水泵，循环水量为传统方式的50~70%，并比传统冷却方式的冷凝温度低3~11℃，从而节约能耗25~40%；大大减少设备体积，整体装配式结构使得安装维护十分方便，还可安装在地下室，有效消除噪声污染，美化建筑外观.
1、节能：由于蒸发冷凝器的冷凝温度随湿球温度而变化，一般湿球温度比干球温度低6～8℃，这就意味着在同样环境下，使用蒸发冷凝器，可使冷凝系统的冷凝温度下降6—8℃和带冷却塔水冷冷凝器相比，由于它是一次性直接向环境空气排热，可使系统和压缩机节能20%以上。
2、运行费用低，寿命长：维修费用低。蒸发冷凝器全部零部件为不锈钢或镀锌钢管热浸锌，运行时间长，维修成本很低。
3、节水：水冷式冷凝器1Kg冷却水能带走4.6—6.9w的热量，而1kg水在常压下蒸发能带走676w热量，因而蒸发式冷凝器理论耗水量仅为一般水冷式冷凝器的1%，实际上由于吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%—10%，因而它特别适用于缺水地区。
  蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
  蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
  蒸发式冷凝器的运行原理
　　喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，给水泵循环使用。
    轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。
    蒸发式冷凝器的产品特点
　　1、冷凝盘管采用特制钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。
　　2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。
　　3、风机选用高效率，低噪轴流风机，风机具有较高射程，防止热空气回流。
　　4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。
　　5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却
　　6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。严重结垢的蒸发式冷凝器就失去了节电的优点。优质的冷却水才适用，选型时应慎重！。
蒸发式冷凝器的技术特点
1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。
2、大水量喷淋装置，可淋水大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。
  3、蒸发式冷凝螺杆式冷水机组箱体采用进口或国产ST102优质级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。

六．节约初投资分析
 1、无冷却水泵、冷却塔、工程管道等任何安装材料；
 2、无工程安装，可实现0施工周期，不需工程验收；
 3、整体轻量化设计，无需特殊设计地基和机房；
 4、内置多功能模块，结构紧凑，节约更多空间；
 5.独特的集分架构设计，实现任意配置负荷，可根据项目进行随意增配机组，特别适用于大、中、小型项目，更加匹配用户的实际需求，从而避免用户在设备采购上一次性投入过多的费用。
七、节约运行成本介绍
  1；蒸发式冷凝器充分利用水的汽化潜热，一般的水冷式冷凝器每1Kg冷却水能带走16.75～25.12KJ热量，而1Kg水在常温下蒸发能带走约2428KJ热量，因而蒸发式冷凝器理论耗水量仅为水冷式冷凝器的1%，考虑到飞溅损失、排污换水等因素，相比传统水冷式冷水机节能20%，相比传统风冷式冷水机组节能40%，蒸发式冷凝器大大减少了水的损耗，对于我国水资源严重不足的北方地区有重要的意义。

 2.；同于风冷式冷凝器冷凝能力受限于环境干球温度，而蒸发式冷凝器受限于环境湿球温度，而湿球温度比一般干球温度低8～14℃，加上上侧风机给设备造成的负压环境，因此同风冷式冷凝器相比，蒸发式冷凝器冷凝温度较低。而冷凝温度每升高1℃，单位制冷量的耗电量将增加3%～3.5%，所以采用蒸发式冷凝器总功耗也会显著降低，节能效果明显。在HVAC系统中相对于其它的冷静凝器可以节能20%～40%。
  3.定制专用南方不锈钢水泵，耗能比传统水泵降低80%；
  4.低能耗引风机，节能15%；
  5.自循环冷却系统用水量小，（1千克水可以带走2400KJ热量），与传统冷水机相比，用水量下降70%。

联系：上海瀚冷冷暖设备有限公司 了解更多相关产品信息。
